Trituradora de cono hidráulica multicilindrica

Capacidad de Producción: 90 - 1200 t/h (rendimiento de ton/h ajustable).

Materiales Procesables: Basalto, granito, cuarzo, andesita, mineral de hierro, cobre, oro y rocas abrasivas de alta dureza.

Campos de Aplicación: Trituración secundaria, terciaria y cuaternaria en plantas mineras concentradoras, canteras de agregados y proyectos de infraestructura.

Whatsapp/Wechat:
+86-13676922906
  • WhatsAppWhatsApp
  • WeChatWeChat
Deja un mensaje Chat en linea
15s Quick consultation
1h Technical guidance
32h Quotation + drawing
365d Exclusive customer service

Trituradora de Cono Hidráulica Serie XHP para Rocas Duras y Minerales

La trituradora de cono hidráulica de la serie XHP (chancadora de cono) de nueva generación es un equipo de trituración de alta eficiencia, diseñado con tecnología de vanguardia para garantizar una alta fuerza de trituración y un bajo consumo de energía en aplicaciones mineras e industriales exigentes.

1. Materiales Procesables：Es la solución ideal para la trituración de minerales y rocas de dureza alta y media, tales como:Minerales metálicos: Mineral de hierro, mineral de cobre, entre otros.Rocas industriales y agregados: Granito, basalto, cuarzo, caliza y arenisca.

2. Posición en el Circuito de Trituración：En una línea de procesamiento de minerales o planta de agregados, la serie XHP se ubica habitualmente después de una trituradora de quijadas (chancadora primaria) o una trituradora giratoria, cumpliendo la función clave de trituración secundaria y terciaria.

3. Componentes Principales del Equipo：El diseño de la trituradora de cono hidráulica XHP integra componentes de alta precisión para un funcionamiento estable y confiable:

Estructura principal: Bastidor (frame), polea y eje de transmisión.

Sistema de trituración: Cono de trituración (manta) y buje excéntrico.

Mecanismo de ajuste e hidráulica: Anillo de ajuste, tuerca de bloqueo, cilindro de bloqueo, motor hidráulico y cilindros de seguridad hidráulicos.

Sistemas de soporte: Motor eléctrico, estación de lubricación y estación hidráulica de control.

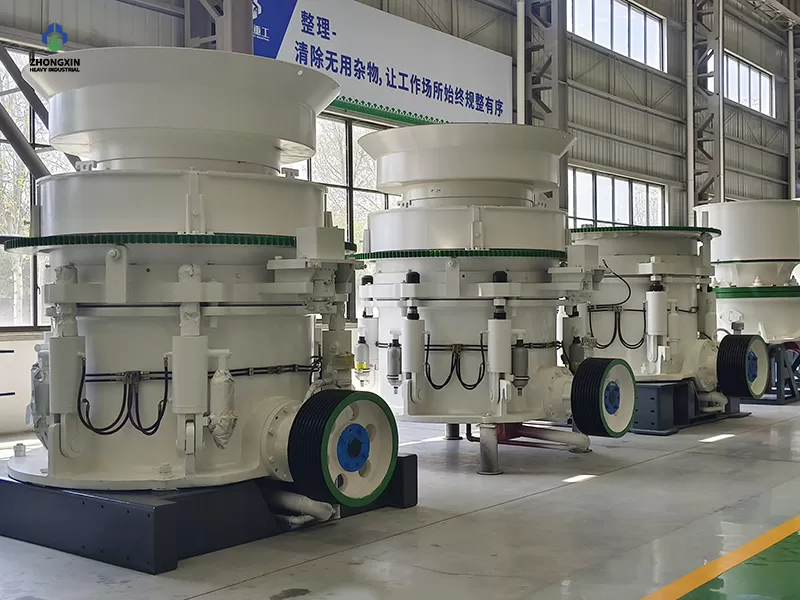

Vista general del taller de fabricación de trituradoras de cono hidráulicas

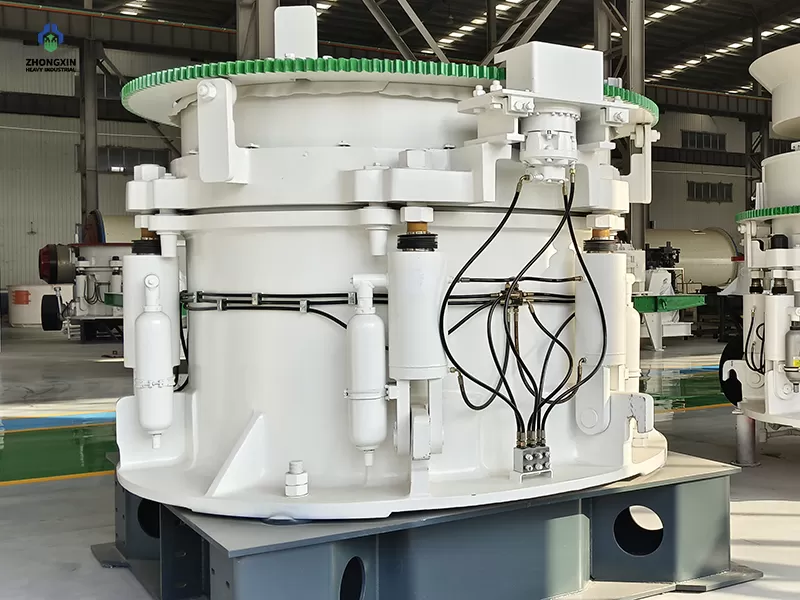

Área de montaje de trituradoras de cono de alto rendimiento en taller
Taller industrial de producción de chancadoras de cono para minería

Características Principales de la Trituradora de Cono Hidráulica Multicilindro

Nuestra trituradora de cono hidráulica multicilindro (chancadora de cono) está diseñada para ofrecer una capacidad de producción de 90 a 1200 t/h, siendo la solución ideal para la trituración secundaria y terciaria de rocas duras y minerales en la minería y canteras:

Alta Capacidad de Producción (90 - 1200 t/h): Su cámara de trituración optimizada y alta velocidad de operación garantizan un gran volumen de procesamiento por hora con un menor consumo de energía.

Trituración por Laminación y Forma Cúbica: Logra una excelente razón de reducción, produciendo un granulado final uniforme con alto porcentaje de forma cúbica, cumpliendo con los estándares exigidos para agregados y minería.

Protección Hidráulica y Paso de Inquebrantables: Los cilindros hidráulicos permiten un ajuste preciso de la abertura de descarga y liberan automáticamente el sistema ante sobrecargas o paso de objetos inquebrantables, reduciendo paradas no programadas.

Bajos Costos de Mantenimiento: Revestimientos (manta y cóncavo) de aleación de alta resistencia al desgaste que prolongan la vida útil del equipo y simplifican el reemplazo de componentes.

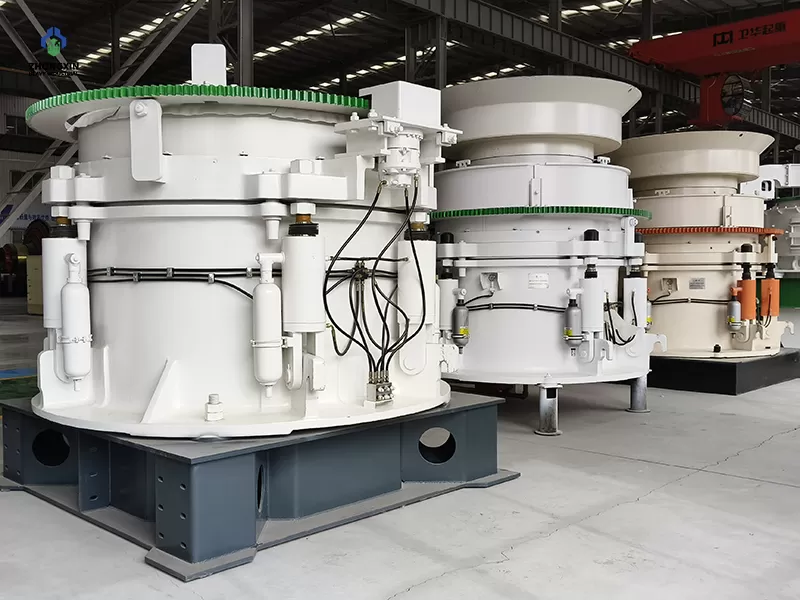

Nave industrial con chancadoras de cono serie XHP en proceso de fabricación

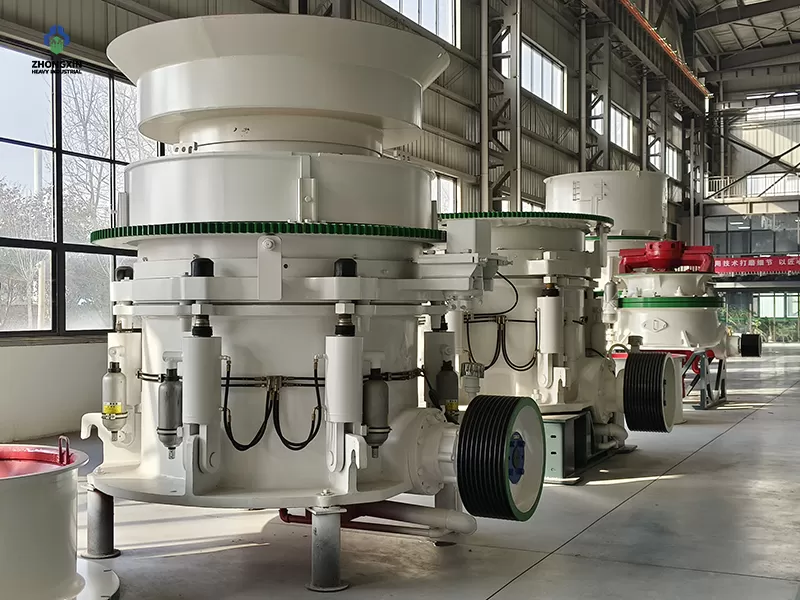

Vista de planta de producción de equipos de trituración y chancado

Principio de Funcionamiento: Trituradora de Cono Hidráulica Multicilindro XHP

La trituradora de cono hidráulica multicilindro (también conocida como chancadora de cono) opera bajo el principio de trituración por laminación y compresión. El equipo consta de un cóncavo fijo (revestimiento de tazón) y una manta móvil montada sobre un eje excéntrico. Durante la operación, el motor impulsa el conjunto excéntrico, haciendo que la manta realice un movimiento giratorio continuo dentro de la cámara de trituración.

Proceso de Trituración e Intergranular：A medida que las rocas ingresan por la boca de alimentación superior, son comprimidas y trituradas entre la manta y el cóncavo. La fuerza generada por el sistema hidráulico multicilindro promueve la trituración intergranular, logrando un alto ratio de reducción y un producto final con excelente forma cúbica y granulometría uniforme.

Sistema Hidráulico de Protección y Ajuste Preciso：Los cilindros hidráulicos permiten un ajuste rápido de la abertura de descarga (CSS) y ofrecen una función avanzada de protección contra sobrecargas (paso de inquebrantables). Si ingresa un objeto no triturable (como hierro metido), el sistema libera automáticamente la presión para dejarlo pasar de forma segura sin dañar el equipo, optimizando la eficiencia operativa y reduciendo los tiempos de mantenimiento.

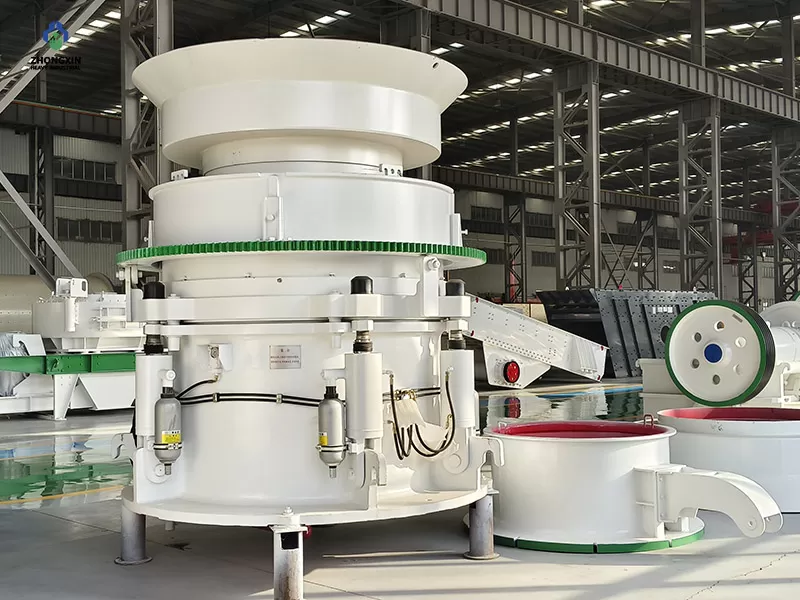

Inspección de calidad de trituradoras de cono hidráulicas en fábrica

Especificaciones Técnicas de la Trituradora de Cono Hidráulica

*La capacidad de producción variará en función de los distintos materiales, tamaño de alimentación y otros factores.




Modelo
Cavidad
Tipo estándar
Tipo de cabeza corta
Energía
Capacidad (t/h)		Peso (t)
Tamaño de
alimentación
 (milímetro)		Abertura mínima de
descarga
 (milímetros)		Tamaño de
alimentación
(milímetro)		Abertura mínima
de descarga
(milímetros)
(kw)

XHP200		Extra grande




132-200
90-250
14
grande
185
19
76
10
mediano
125
17
54
6
fino
95
13
23
6
Super fino


10
5

XHP300		Extra grande
230
25


180-250
115-440
19.96
grande
210
20
75
10
mediano
150
15
50
8
fino
105
10
20
6
Super fino


20
6

XHP400		Extra grande
295
30


280-355
140-630
28.72
grande
250
25
90
10
mediano
195
20
50
8
fino
110
14
40
6
Super fino


30
6

XHP500		Extra grande
330
30


355-450
175-790
38
grande
285
25
90
13
mediano
200
20
55
10
fino
133
16
40
8
Super fino


35
6

XHP800		Extra grande
353
32


550-630
260-1200
64.1
grande
297
32
160
13
mediano
250
25
100
10
fino
220
16
50
5
Super fino




Caso Relacionado

Más >
300TPH Mountain Stone Crushing Plant
300TPH Mountain Stone Crushing Plant
300TPH Mountain Stone Crushing Plant

FAQS

La trituradora de cono hidráulica Serie XHP (chancadora de cono) es un equipo de trituración secundaria y terciaria de alta eficiencia. Diseñada para procesar minerales duros y medianamente duros, utiliza un sistema hidráulico multicilindro para ofrecer mayor fuerza de trituración y una tasa de reducción superior.

Es ideal para minerales y rocas abrasivas o duras, tales como mineral de hierro, cobre, granito, basalto, cuarzo, caliza y arena de cuarcita, garantizando un desgaste uniforme de los repuestos.

Gracias a la trituración por laminación interpartícula, el material se comprime entre sí dentro de la cámara. Esto elimina eficazmente las partículas aciculares o lajas, garantizando agregados cúbicos de alta calidad ideales para la producción de concreto y asfalto.

Normalmente se ubica en las etapas de trituración secundaria o terciaria, colocándose inmediatamente después de una trituradora de quijadas (chancadora primaria) para afinar el tamaño del mineral antes de la molienda o clasificación.

Integra un gabinete de control PLC con pantalla táctil, el cual monitorea continuamente la presión hidráulica, la temperatura del aceite de lubricación y la carga del motor, ofreciendo alertas tempranas para prevenir fallas y optimizar la operación.

El diseño estructural de la Serie XHP permite el desmontaje superior de sus componentes. El reemplazo de la manta y el cóncavo (revestimientos de acero al manganeso) se realiza de forma ágil, reduciendo significativamente el tiempo de parada no programado (downtime).

Sí. Construida con un bastidor de acero fundido de alta tenacidad y sistemas de enfriamiento optimizados, la chancadora de cono Serie XHP está diseñada para operar con total estabilidad en zonas de gran altitud (como la región andina) y bajo condiciones climáticas extremas.

Puede solicitar una cotización directa y asesoría técnica para Latinoamérica enviando un formulario en nuestro sitio web oficial. Ofrecemos asistencia en la selección de modelos, repuestos originales y soporte postventa para proyectos mineros y de canteras.

Personaliza Su Solución de Trituración

Contáctenos rellenando el formulario o por Email: sales@zxcrusher.com

Servicio Postventa y Mantenimiento de Trituradoras de Cono

Proporcionamos un servicio postventa global y mantenimiento preventivo diseñado para reducir los tiempos de parada no programados (downtime). Brindamos capacitación técnica para operadores, manuales de instalación y monitoreo continuo del sistema de lubricación y control hidráulico PLC. Con nuestro servicio de envío rápido de repuestos para chancadora de cono, su planta concentradora mantendrá una operación eficiente y rentable.

Soporte Técnico Especializado y Selección de Cámara de Trituración

Ofrecemos soporte técnico integral para minería y canteras en toda Latinoamérica. Nuestro equipo de ingenieros brinda asesoría profesional en el diseño del circuito de chancado, optimización de la abertura de descarga (CSS) y selección de la cámara de trituración ideal (fina, media o gruesa) según las características del mineral. Optimice el consumo energético y la producción de agregados cúbicos con nuestro respaldo técnico especializado.

Suministro de Piezas de Repuesto Originales y Piezas de Desgaste

Suministramos piezas de repuesto originales para chancadoras de cono multicilindro, garantizando una perfecta compatibilidad y máxima durabilidad. Contamos con stock permanente de piezas de desgaste fabricadas en acero al manganeso de alta resistencia (Mn18Cr2, Mn22Cr2), incluyendo manta, cóncavo, bujes de bronce, anillos de ajuste y sellos hidráulicos. Mantener componentes originales asegura el rendimiento continuo de su trituradora de cono hidráulica y minimiza el desgaste prematuro.
